Lugar de origem:
China
Marca:
Wincle
Certificação:
MSDS, UN38.3, CE, CB, IEC 62619
Número do modelo:
Estrela 192
Descrição do produto

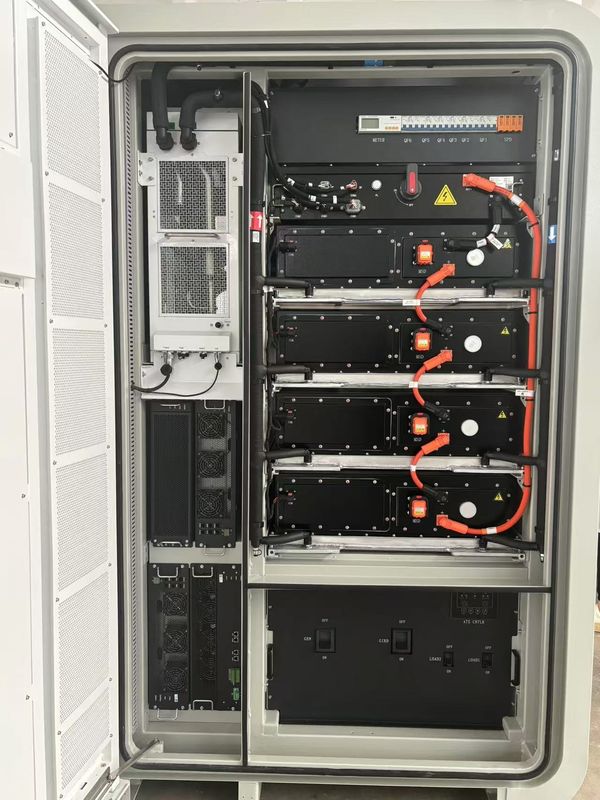

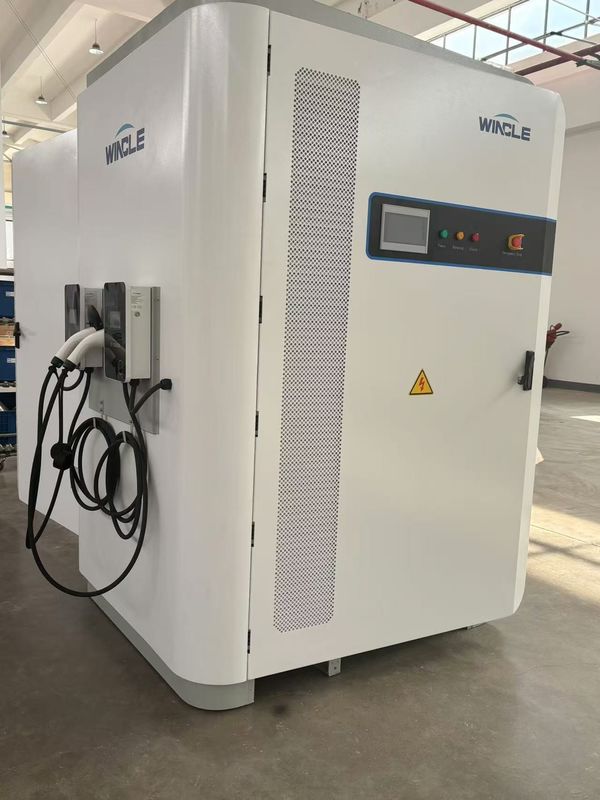

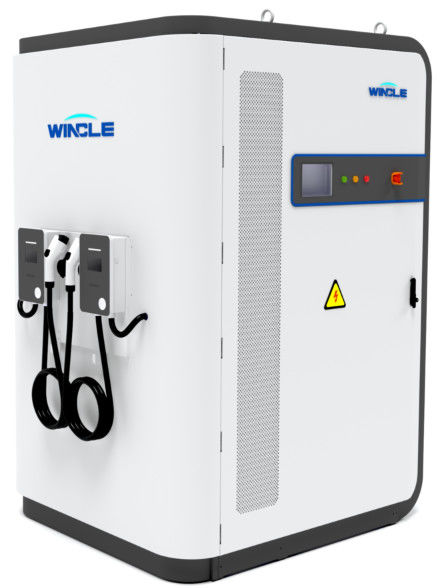

125kw 144KWh de alta eficiência TODO em um gabinete ESS de resfriamento líquido para alimentação de reserva e carregamento elétrico
Parâmetros do gabinete de armazenamento de energia exterior
| - Não, não. | Categoria | Nome | Parâmetro | ||
| 1 | Parâmetros do sistema | Energia nominal (kWh) | 96.46 | 144.69 | 192.92 |
| 2 | Potência nominal (kw) | 60 | |||
| 3 | Nível de protecção | Proteção IP54 | |||
| 4 | Fonte de alimentação auxiliar | Autoalimentado/alimentado externamente | |||
| 5 | Intervalo de umidade de trabalho | 10%~90% | |||
| 6 | Intervalo de temperatura de funcionamento (°C) | -30°55 (< 45°C) | |||
| 7 | Tamanho do armário (largura × profundidade × altura mm) | (1750 ±10) ×(1435 ±10) ×(2392 ±10) | |||
| 8 | Peso (kg) | 1900 ± 100 | 2225 ± 100 | 2550 ± 100 | |
| 9 | Altitude máxima de funcionamento (m) | 1500 | |||
| 10 | Método de arrefecimento | Refrigeração por líquido inteligente | |||
| 11 | Extintor de incêndio | Combate a incêndios por aerossóis | |||
| 12 | Comunicação | Ethernet | |||
| 13 | Protocolo | Modbus TCP/IP | |||
| 14 | Conexão | Com um comprimento de diâmetro não superior a 50 mm | |||
| 15 | Parâmetros AC | Potência nominal de carga e descarga (kW) | 60 | ||
| 16 | Potência máxima de carga e descarga (kW) | 72 (60S 25°C) | |||
| 17 | Corrente nominal de carga e descarga (A) | 87 | |||
| 18 | Tensão nominal da rede (V) | 400 | |||
| 19 | Intervalo de tensão de rede admissível (V) | 300 ¢ 440 | |||
| 20 | Parâmetros de CC | Voltagem máxima em CC (V) | 1000 | ||
| 21 | Voltagem de corrente contínua mínima (V) | 150 | |||
| 22 | Intervalo de funcionamento da tensão CC (V) | 150 ¢ 1000 | |||
| 23 | Corrente máxima do lado CC (A) | 180 | |||
Quadro de aplicação
Parâmetro de célula
Célula de bateria prismática de grande capacidade de 314Ah
| - Não, não. | Nome | Especificações | Condição |
| 1 | Capacidade da bateria (Ah) | 314Ah | 25±2°C 0,5C carga de corrente constante a 3,65V, 3,65V carga de tensão constante a corrente ≤ 0,05C |
| 2 | Voltagem de funcionamento ((V) |
2.5·3.65V @0°C 2.0V ¥3.65V@-20°C |
/ |
| 3 | Resistência interna AC da bateria (mΩ) | ≤ 0,30 mΩ | AC1kHz |
| 4 | Temperatura de carregamento (°C) | 0°55°C | / |
| 5 | Temperatura de descarga (°C) | -20°55°C | / |
| 6 | Peso da bateria (kg) | 50,8 ± 0,3 kg | / |
| 7 | Potência de descarga padrão (W) | 502.4W | 25±2°C |
| 8 | Potência máxima de descarga contínua (W) | 502.4W | 25±2°C, SOC≥20% |
| 9 | Tamanho da célula (mm) | 174.1+1.0 /-2.0×7 2+3.0 /-1.0× 207.2±1 mm | / |
Parâmetros do módulo de bateria
| - Não, não. | Nome | Especificações | Condição |
| 1 | coFiguração | 1P48S | 1P48S |
| 2 | Voltagem nominal | 153.6V | / |
| 3 | Intervalo de tensão | 120 ̊175,2 V | 2.5V a 3.65V |
| 4 | Energia nominal | 48.2kWh | 25°C±2,0.5C |
| 5 | corrente de carga e descarga padrão | 157A | / |
| 6 | Corrente máxima de carga e descarga | 201A | / |
| 7 | Método de instalação | Tipo de conector | / |
| 8 | Temperatura de carga | 0°55 °C | / |
| 9 | Temperatura de descarga | -20°55 °C | / |
| 10 | Método de arrefecimento | Refrigeração por líquido | / |
| 11 | Métodos de extinção de incêndio | Aerosóis | |
| 12 | Tamanho da caixa da bateria (profundidade × largura × altura) | 1095±5 / 790±5 / 246±5 mm | / |
| 13 | Peso da caixa de baterias | ≤ 330 kg | / |
Características:
Aplicações
Produtor especializado de baterias LiFePO4 e NCM para veículos elétricos e sistemas de armazenamento de energia
A Soundon New Energy foi criada em 2011 e é investida pela Sound Global (acções: HK00967) e ações conjuntas da Sound Environment (SZ000826).É uma empresa envolvida na inovação tecnológica, conceção de produtos e comercialização de materiais de cátodos de baterias, baterias de iões de lítio de alta capacidade.
Os nossos produtos são amplamente utilizados na vida pública, assuntos militares, aviação e transporte, energia, comunicação e informação, etc. Soundon tem departamento de materiais de cátodo de íons de lítio,Departamento de baterias de iões de lítio e departamento de veículos elétricos, cada departamento está em operação independente.Soundon New Energy tem a capacidade de produção de 50.000 toneladas de NCM & LiFePO4 bateria material de cátodo, 6 GWh de bateria de iões de lítio de alta capacidade a cada ano.
A Soundon passou em ISO9000-2015, ISO14001-2015 e IATF16949-2016
A nossa vantagem.
O parque industrial de Soundon abrange uma área de 2 milhões de metros quadrados, com dez linhas de produção automáticas,Todas as linhas de produção aplicadas equipamentos avançados e instalações de marcas famosas (a maioria dos instrumentos de I & D e QC foram importados dos EUA, Japão e Reino Unido) com 1.000 trabalhadores.
O laboratório técnico de teste é capaz de realizar testes de forma independente, terminar a análise física e química, e outros projetos de teste e análise de dados com precisão,e emitir relatório técnico suportado.
De facto, estamos muito orgulhosos de trabalhar com várias empresas famosas como a DANA (americana) e a SAFT ((França), que se tornaram satisfeitas com os nossos serviços e produtos de alta qualidade.
Fontes de I&D
O laboratório técnico de teste é capaz de realizar testes de forma independente, terminar a análise física e química, e outros projetos de teste e análise de dados com precisão,e emitir relatório técnico suportado.
Criámos um ambiente de investigação e desenvolvimento bem organizado.2A fábrica está equipada com mais de 200 máquinas, aparelhos e equipamentos de alta tecnologia.Nós gradualmente nos desenvolvemos para nos tornarmos o principal fabricante de baterias de íons de lítio
Introdução do QC
A nossa empresa obteve a certificação ISO9001-2008, ISO 14001 e ISO/TS16949,Aplicou os sistemas ERP financeiros e o moderno sistema de gestão da administração e passou todos os tipos de normas de qualidade.
A nossa fábrica possui um sistema completo de controlo de qualidade, equipados com instrumentos de análise de alta eficiência e sensibilidade.
Todos se esforçam para atender ou exceder as expectativas dos clientes, e visa melhorar constantemente a qualidade e o serviço do nosso produto,para alcançar um nível muito mais elevado em diferentes aspectos da empresa a longo prazo.
Também estabelecemos um sistema de gestão da qualidade bem definido, sob a supervisão de inspectores da qualidade.
O Sistema de Qualidade consiste em cinco partes principais:
1Formação de qualidade
2Controle de Qualidade
3Controle de qualidade em curso
4Testes de fiabilidade
5Controle de qualidade de saída
Soundon têm uma qualificação de produção em larga escala, tais como ISO 9000:2015, ISO 140001:2015A maioria dos produtos de baterias de lítio obtém a permissão nacional e de segurança à prova de explosão e de exportação, como CE, CB, UN38.3 e RoHS.,Com a certificação internacional R100, a Soundon pretende ser o seu parceiro a longo prazo, assegurando a qualidade do produto, entrega pontual, preço competitivo e equidade do utilizador!
Porque escolheu-nos?
1.A fábrica cobre uma área de 20.000 m22, possuem uma série de equipamentos automáticos e equipamentos semi-automáticos, a capacidade de produção atingiu 300.000pcs/dia.Envie a sua consulta directamente para nós
